Medida de caudal en canal

En la medida de caudal en canal, podemos diferenciar dos métodos distintos.

- Medida directa, mediante caudalímetros ultrasónicos por tiempo de tránsito.

- Medida indirecta, mediante una medida de nivel y la sección de aforo, se calcula el caudal.

MEDIDA DE CAUDAL POR ULTRASONIDOS

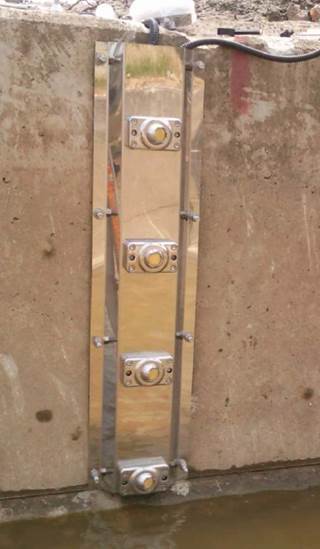

CAUDALÍMETRO PARA CANAL POR ULTRASONIDOS TIEMPO DE TRÁNSITO:



2 y 4 haces ultrasónicos; para muy baja velocidad, desde 0,01m/s; capacidad de medida hasta con un 30% de burbujas o sólidos en suspensión; Datalogger interno; fácil instalación  incluso con canal en carga.



Hoja técnica





CAUDALIMETRO DOPPLER PARA CANAL ABIERTO O TUBERÍA PARCIALMENTE LLENA.

 Alimentación 230vac/ 24vdc; Salidas 4...20mA, Modbus RS485; Datalogger: opcional; Comunicación: GPRS (opcional).

Medida de nivel, caudal y conductividad en el mismo equipo.

Medida bidireccional desde 0,02mm/s hasta 10m/s.

Display  de 4,5"  en color.

Tuberías y canales desde 200mm hasta 10m.



Ficha técnica



CAUDALIMETRO RADAR SIN CONTACTO PARA CANAL ABIERTO O TUBERÍA PARCIALMENTE LLENA.

 Alimentación 24vdc/ baterías / panel solar;

Salidas 4...20mA, Modbus RS485; SDI-12;

Datalogger: opcional; Comunicación: GPRS (opcional).

Medida de nivel, caudal en el mismo equipo, sin contacto con el agua.

Sin anchura máxima de canal.

Sin mantenimiento



Webinar



                                                         Ficha técnica



CAUDALIMETRO RADAR PARA CANALES Y RÍOS

 Caudalímetro para medida de caudal en canales y ríos, con medida de nivel radar de 15, 30 y 75m y medida de velocidad mediante radar.

Con multitud de opciones y accesorios... multipunto de medida,  datalogger, baterías, paneles solares... etc.



RQ 30/30A

RADAR PROFILER RP-30

TRACER SYSTEM TQ-S



MEDIDA DE CAUDAL POR NIVEL

MODELO FLOWMETER: Medida de caudal  compacta para canales abiertos. Con totalizador y gran facilidad de puesta en marcha



 Hoja técnica



 CA400; Electrónica multitarea para medida de nivel, diferencia de nivel, medida de caudal en canal. Conexión de 6 sensores ultrasónicos de nivel SGM + 2 transmisores externos 4...20mA. Display a color con tapa transparente. Protección IP65. 2 salidas analógicas 4...20mA. 5 salidas de relés. Datalogger con puerto USB para extracción de datos.



Hoja técnica

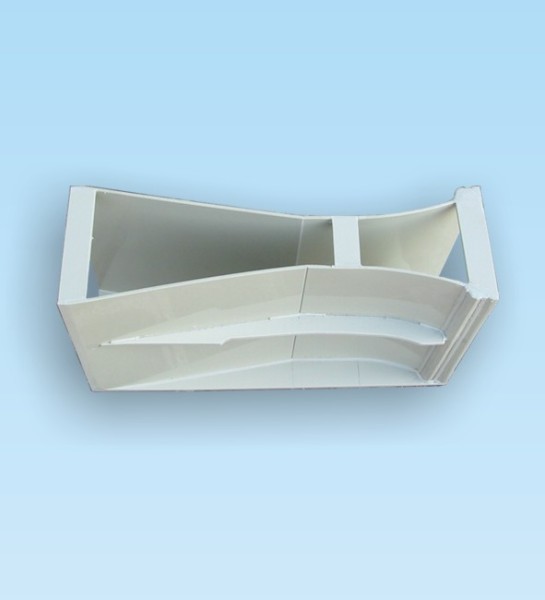

CANALES PREFABRICADOS: Fabricación de canales Venturi y Palmer Bowlus.



 Hoja técnica Venturi





 Hoja técnica Palmer-Bowlus
