Medida de caudal en tubería

La medida de caudal en tubería se puede dividir en varios tipos según su tecnología:

- Medida de caudal electromagnética.

- Medida de caudal por  ultrasonidos - tiempo de tránsito-.

MEDIDA DE CAUDAL ELECTROMAGNÉTICA

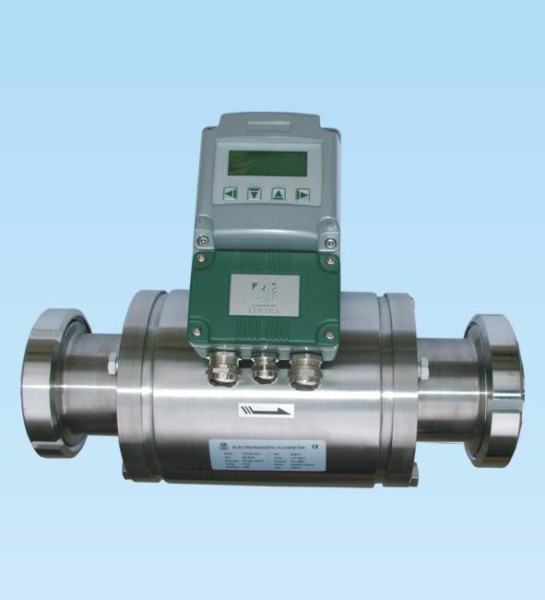

MODELO RP-MAG: Equipo de medida de caudal  digital compacto o remoto, para líquidos conductivos (> 5micros/cm), incluso con un contenido de materias en suspensión. Gama de rangos: a partir de <0,6 m3 / h de> 70000m3 /h. Precisión de medida: ± 0,2% .Alimentación: 85 ÷ 265Vac o 24Vd. Electrodos autolimpiantes. Protocolos de comunicaciones, MODBUS, HART.  Salidas relé. Para tuberías DN15-DN1000. Posibilidad de datalogger mediante pen drive extraible



MODELO RP-MAGM: Equipo de medida de caudal  digital compacto o remoto CON CERTIFICADO MID, para emisión de facturas en procesos donde sea necesario. Certificado emitido según la directiva 2014/32/UE y acorde a las normas OIML49R, ENM154 e ISO 4064 1/2/3. Precisión de medida: clase II .Alimentación: 230Vac, 24Vcd, 12Vcd. Salidas:4..20mA, pulsos y alarma. Comunicación: Modbus, HART. Para tuberías DN10-DN250.



 Hoja Técnica RP-MAGM





MODELO SMAG: Equipo de medida de caudal  digital compacto o remoto, para líquidos conductivos (> 5micros/cm), incluso con un contenido de materias en suspensión. Gama de rangos: a partir de <0,6 m3 / h de> 300m3 /h. Precisión de medida: ± 0,5% .Alimentación: 85 ÷ 265Vac o 24Vd. Para tuberías DN15-DN150.



Hoja Técnica SMAG



MODELO RBMAG:Caudalímetros electromagnéticos con alimentación mediante baterías, con una vida útil de 5 años, para diámetros desde DN10 a DN1000; precisión:0,5% (opcional 0,2%); Salida Modbus..etc.



Hoja técnica

MODELO RK MAG:  En este modelo no es necesario ningún tramo de tranquilización antes y después del punto de instalación del equipo;

 DN-50 a DN150: Sensor en ABS; Cuerpo del equipo en aluminio con pintura epóxica; Precisión: 0,5%; Comunicación Hart, Modbus y Bluetooth mediante pen drive extraíble; Salidas 4...20mA, Salida de pulsos y alarma,



Hoja técnica RK MAG

MODELO RL MAG:  Cuerpo en acero inoxidable 316L con recubrimiento interior en PEEK; Caudal y dosificación otalmente configurables; Meidda bidireccional; Conexión roscada para tuberías 5,10 y 15mm; Hasta 16bar y temperatura +70ºC; Precisión: 0,8% del valor medido; IP67; Display rotativo 90º para visualización; Salidas 4..20mA, frecuencia, pulsos y relé de alarma.



Hoja técnica RL MAG



MEDIDA DE CAUDAL POR ULTRASONIDOS

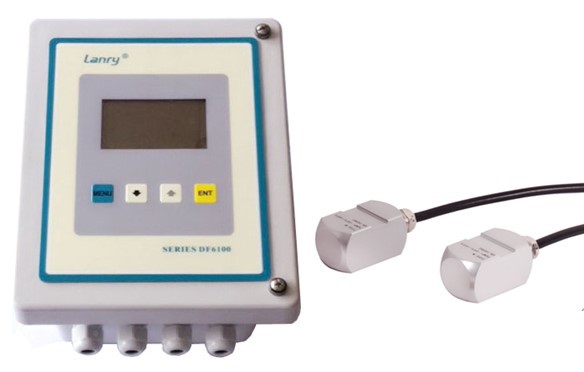

CAUDALÍMETRO DOPPLER PARA TUBERÍAS EN CARGA.

Alimentación 230vac/24vdc;

Rango: DN40 a DN4000mm;

Rango de velocidades: 0,05 ....12m/s.

Salidas: 4...20mA , relé, OCT.

Precisión: 2%.

Campo de uso: red de alcantarillado, lodos, aguas subterráneas, mineria .....

Para líquidos con 100ppm de sólidos y al menos el 20% de esos sólidos con tamaño mayor de 100 micron.



                                                                     Hoja técnica



MODELO SGM-101F: Equipo low cost. Está compuesto por un convertidor digital y dos transductores ultrasónicos. Está diseñado para medir la velocidad del fluido de un líquido dentro de un conducto cerrado. El transductor es  sin contacto, tipo clamp-on, que proporcionan benefecios al no tener que vaciar la conducción y de fácil instalación. La tecnología digital DSP (Digital Signal Processing) asegurar una baja sensibilidad del instrumento frente a los posibles factores transitorios.



Existe una versión portátil de este equipo.



 Hoja Técnica SGM-101F

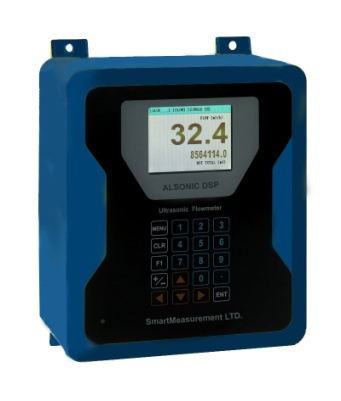

MODELO ALSONIC DSP: Equipo con electrónica y hasta dos parejas de sensores de velocidad para tuberías. La electrónica puede gestionar una o dos tuberías independientes facilitando datos de cada tubería ( caudal, totalizador, etc); datalogger integrado; Posibilidad de sensores clamp-on o inserción; capacidad de medida desde muy baja velocidad (0,01m/s) y hasta un 30% de burbujas o sólidos en suspensión. Soportes magnéticos para sensores clamp-on.



Existe una versión portátil de este equipo.



Hoja Técnica

MODELO 8510+/7720: Electrónica para caudalímetro de tubería para formar hasta 10 haces ultrasónicos por tubería. La electrónica 7510+, permite la gestión de 8 parejas de sondas ultrasónicas mientras que en  la 7720 pueden llegar hasta 10. Cada una de estas electrónicas pueden gestionar hasta cuatro caudalímetros, reduciendo de forma importante el coste global de la instalación.



En vistas a ofrecer una atención específica para cada instalación, los sensores ultrasónicos de velocidad se seleccionan dependiendo de varios factores, diámetro de la tubería, presión, material de la tubería,etc. Por favor, consulten por su caso específico y le daremos la mejor solución.



 Montajes e Instalaciones según normativa IEC 41, para  cálculo de rendimiento de turbinas, detección de rotura de tubería, monitorización de caudales, etc.



Hoja de datos 7510+



Overview sensores



Modelo SGM-200H: Caudalímetro portátil tipo clamp-on por ultrasonidos tiempo de tránsito de un haz ultrasónico.

batería recargable: 48 horas duración; cargador de la batería: 100 ÷ 240Vac; Pantalla: 3.5 ", 320x240pixel, 65536 colores Teclado: 8 teclas empujando información que se muestra: velocidad de flujo, caudal y totalizador,etc; Carcasa: ABS; Linealidad: ± 0,5%; Repetibilidad: ± 0,2 %; Precisión: ± 1% Max; velocidad media: ± 20 m / s; Clamp-on transductores: S1 tipo adecuado para tubos de DN20 a DN100 (0 ÷ 70 ° C) M1 de tipo adecuado para tubos de DN50 a DN800 (0 ÷ 70 ° C) L1 de tipo apropiado para tubos DN300 a DN3000 desde (0 ÷ 70 ° C) clamp-on transductores montados en bastidor métrico: S1F tipo adecuado para tubos de DN20 a DN100 (0 ÷ 70 ° C) M1F tipo -adecuado para tubos de DN50 a DN800 (0 ÷ 70 ° C) clamp-on transductores de alta temperatura: S1H tipo adecuado para tubos de DN20 a DN100 (0 ÷ 160 ° C) M1H tipo adecuado para tubos de DN50 a DN800 (0 ÷ 160 ° C) Flujo unidad de medida: seleccionable totalizador: 7 dígitos para caudal positivos, negativos y netos del registrador de datos: 16GB SD puede almacenar hasta a 10 años de registros Interfaz de comunicaciones: USB
